LonWorks智能控制器

iFC1208L型智能控制器是一款可互操作的、基于LonWorks技術的工業級高性能現場總線智能控制器，典型應用場合包括暖通、消防、給排水、智能家居、工業自動化領域等。

主要功能

1、LonWorks雙絞線通信接口，符合LonWorks應用標準，支持254個網絡變量；

2、提供LonWorks雙絞線多種收發器接口類型，通訊速率為78kbps，通訊協議為L(zhǎng)onTalk協議；

3、既可獨立運行，也可接入LONWORKS FTX3自由拓?fù)渫ㄓ嵕W(wǎng)絡；

4、高性能32位，72MHz STM32處理器作為核心CPU；

5、大容量?jī)?nèi)存，1.5M RAM，512K Flash；

6、支持RS485、RS232、CAN等多種串口接口；

7、支持在線仿真與調試；

8、支持?jǐn)?shù)據掉電保持；

9、實時時鐘，輕松實現日期時間計劃控制；

10、12路DI，8路繼電器DO，4四路AI，2路PT100/PT1000輸入，2路AO（0～10V）

11、條件控制、順序控制、PID控制、時間表控制......

技術參數

名稱	參數
工作電源	AC/DC24V
CPU	72MHz 32bit STM32 ARM
內存	SRAM：1.5MB Flash： 512KB EEPROM：64KB
SD卡擴展	2G
USB接口	程序下載接口
實時時鐘	內置實時時鐘，掉電保持
狀態指示燈	電源、運行、系統錯誤指示
DI	點數：12 輸入電壓：DC24V，光電隔離面板配置LED指示燈
PT100/PT1000輸入	點數：2
電流、電壓型AI	點數：2 電流型：4~20mA 電壓型：0~10V 分辨率：12位
DO	點數：8 繼電器輸出型，其中，6路單觸點，2路雙觸點 輸出電壓：AC220V，DC24V 面板配置LED指示燈
芯片	FT5000
收發器	FT-X3，雙絞線，支持自由拓?fù)?/span>
網絡變量	254個
Service	Service Pin按鈕，Service指示燈
通訊距離	總線型：2600米，自由拓?fù)洌?/span>500米
LonWorks	LonTalk
CAN^*	CAN
RS485	Modbus RTU或自定義
RS232	Modbus RTU或自定義
無線^*	433MHz，Zigbee
編程語言	標準C語言
開發環境	Keil uVision3及以上
工作溫度	-30~75℃
工作濕度	5%~95%，無凝結
長X寬X高	168mm×115mm×75mm
安裝方式	底板安裝，導軌安裝

安裝與使用

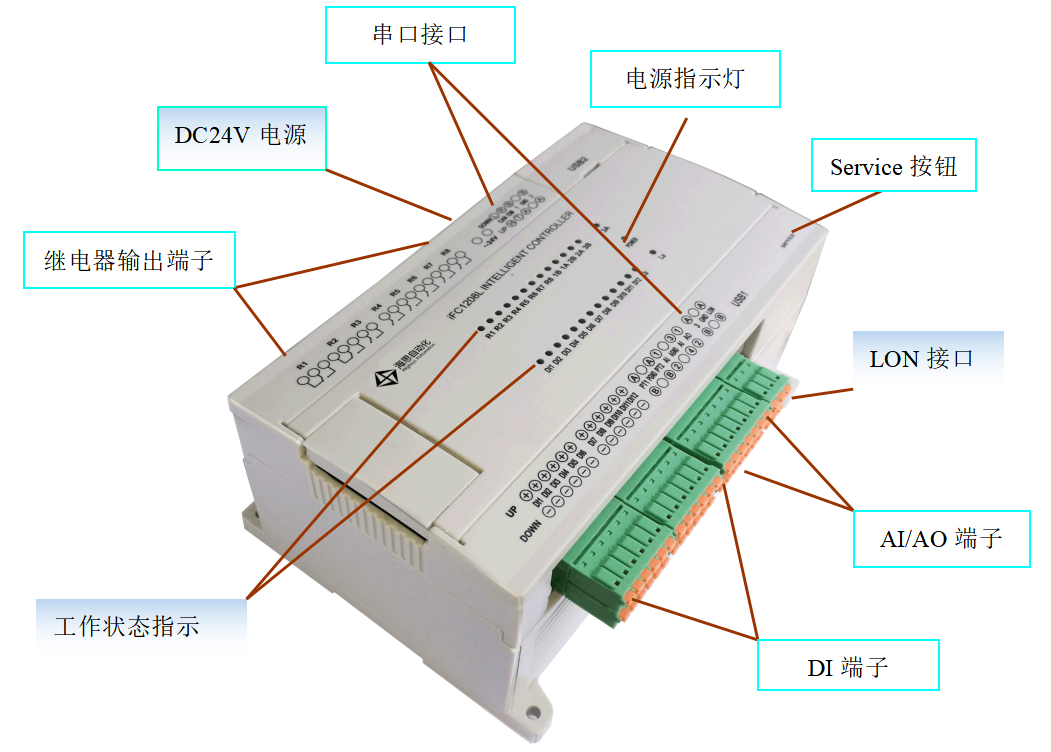

iFC1208L型智能控制器采用DN35標準導軌安裝方式，由AC/DC24V電源供電，詳情請參照產品說明書。

警告：必須由專業人員按產品安裝說明書正確施工，非專業人員可能造成接線錯誤，損壞本產品。并嚴禁將AC220V交流電接入本產品中。
