近年來，中央空調在別墅及高端住宅物業項目建設中逐步走進了人們的視野，受到了廣泛的肯定。業主對環境溫度、濕度等要求日益提高，節能、環保意識日漸增強。采用地面、天花板及墻內敷設毛細管，以建設更加溫和、宜人，且更加節能的中央空調系統，得到了快速發展。本文介紹的是海思基于LonWorks現場總線技術構建分布式網絡控制系統，描述系統對改善室內環境溫度、濕度、CO2濃度、PM2.5污染程度，給業主創造一個潔凈、宜人生活環境，并真實有效地降低空調系統運行能耗，將帶來極大的優勢的解決方案。
應一家國內知名的擁有獨特先進技術的地暖空調企業的合作邀請，海思專家團隊與該企業專業技術人員共同研討、論證如何充分利用LonWorks技術的先進性，構建一個充分發揮該企業技術地暖空調系統自動化監控系統解決方案。針對該企業創新性地把毛細管與獨創的具有高效導熱特性的石墨膜技術輻射式板換相結合，為任何復雜的物業空間提供靈活的供冷/暖解決方案。為此，海思專家團隊提出了一個全新的思路：基于國際先進的LonWorks現場總線技術，研發新型聯網型空調操作面板、新型多路毛細管閥門控制器、以及更強的現場適應性的新型DDC智能控制器，以滿足毛細管空調架構復雜狀態的自動化分布式現場控制，實現在有效降低系統建設成本的同時，提高系統的穩定性和可靠性?，F(xiàn)場網絡通過海思首創的LonWorks智能網絡服務器，上傳到上位機。LonWorks智能網絡服務器下行有多種總線接口，包括LonWorks雙絞線接口、RS485接口、RS232接口、CAN接口及以太網接口，在滿足現場LonWorks節點設備自動化控制的同時，可采集多種現場總線儀器、儀表、設備的遠程通信，完成對現場設備的全覆蓋。上行通過以太網接口與上位機進行數據交互，上傳現場網絡設備通信數據，并下達上位機管理指令，實現對現場設備的數據修改、程序下載、智能控制。
國際先進的LonWorks總線技術在智能建筑、智能家居、軌道交通、船舶控制、列車控制、電力、能源管理、工業自動化等諸多領域應用十分廣泛。Lonworks技術的高穩定性、高可靠性、高實時性、分布式結構、施工與維護便捷性，得到了國際上一致認可。LonWorks技術的核心是Neuron神經元芯片，其多CPU架構，為LON節點設備的媒體接口、網絡通信及數據處理提供了強大的技術支撐。海思強大的LonWorks產品研發與制造實力，有力地保障了該系統建設的先進性與優越性，針對性極強的系統軟、硬件研發，也為該系統成為理想的計算機網絡監控系統提供了強有力的保證。
毛細管空調因其特殊的敷設方式，在夏季需要防止結露。與其他輻射空調系統不同，夏季空調水溫相對屬于高溫水17/19℃，輻射面的溫度在22℃，而夏季露點溫度一般不高于24℃，露點溫度差不超過2℃?？刂葡到y(tǒng)通過采集分布于各區域毛細管附近的溫濕度傳感器數據，實現露點監控，根據露點與空氣溫濕度關系特性，與預設的露點參數進行比較，系統對相應的區域供冷管道冷門進行自動化精確控制，從而預防結露。
LonWorks控制器（即DDC控制器）是樓宇自控系統中最常用的現場控制設備，海思專門為空調箱控制而設計的iFC1208L型LonWorks現場控制器發揮出了高效、實時、可靠、穩定的LonWorks技術優勢，在實現新風機組、空調箱的本地控制的同時，與監控平臺實時傳輸數據，大大提升了監控系統運行的實時性。
新風機組與組合式空調機組是中央空調重要的組成部分，也是毛細管空調系統應用中不可或缺的。

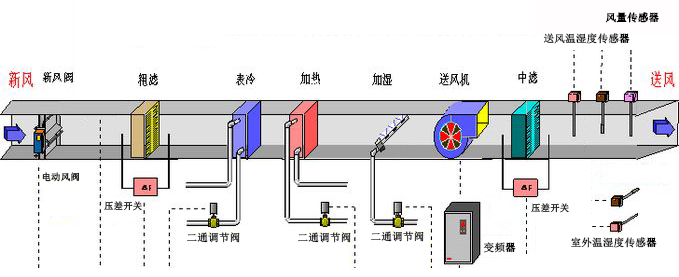

圖一 新風機組控制系統圖

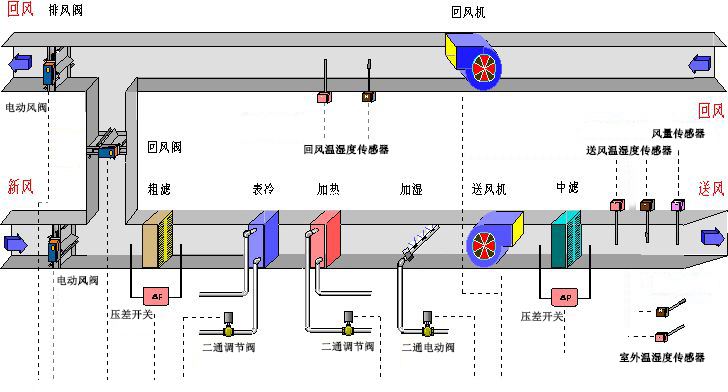

圖二 組合式空調機組控制系統圖
為了在不影響監控系統運行性能的前提下降低系統建設成本，海思為本項目專門研發出帶有遠程通信功能的溫控操作面板，由分布于各區域的溫控操作面板共同控制一臺基于LonWorks技術的毛細管支管閥門智能控制器，為有效控制各區域的室內溫度提供了最優化的節能裝備，保障系統依最優化的節能方式穩定、可靠運行。
